Routing Information Protocol (RIP)

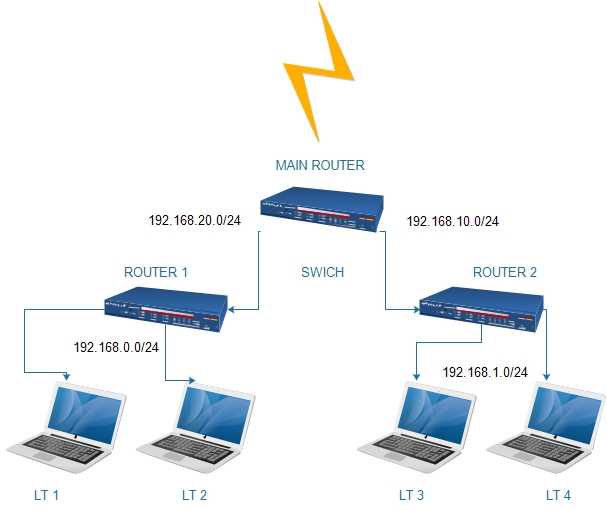

Routing Information Protocol (RIP) sebagaimana telah disinggung pada artikel bagian ke dua adalah protocol routing dinamik. Masuk pada jenis Interior Gateway Protocol (IGP), dimana protocol ini menggunakan algoritma Distance Vector Routing. Bagaimana implementasi RIP pada mikrotik? Perhatikan topologi jaringan di bawah ini :

Sekarang kita akan mengkonfigurasi Router 1 dan Router 2 dengan RIP. Perhatikan IP address masing-masing router, kalau bisa catat pada kertas atau notepad.

Router 1
ether 1 = IP Address 192.168.20.1 dan subnet 192.168.20.0/24
ether 2 = IP Address 192.168.0.1 dan subnet 192.168.0.0/24

Router 2
ether 1 = IP Address 192.168.10.1 dan subnet 192.168.10.0/24
ether 2 = IP Address 192.168.1.1 dan subnet 192.168.1.0/24

LT 1 = IP Address 192.168.0.10, subnet 192.168.0.10/24, gateway 192.168.0.1
LT 2 = IP Address 192.168.0.11, subnet 192.168.0.10/24, gateway 192.168.0.1
LT 3 = IP Address 192.168.1.10, subnet 192.168.1.0/24, gateway 192.168.1.1
LT 3 = IP Address 192.168.1.11, subnet 192.168.1.0/24, gateway 192.168.1.1

Main Router kita anggap fungsinya hanya untuk mengalirkon koneksi internet ke Router 1 dan Router 2, jadi kita tidak perlu konfigurasi RIP pada Main Router. Oke selanjutnya kita akan melakukan konfigurasi di mikrotik, dimulai dari Router 1

Router 1
1. Setting IP Address >klik IP >Address >klik + masukan IP Address 192.168.20.1 subnet 192.168.20.0 interface ether 1. Ini adalah interface yang mengarah ke main router.
2. Lakukan hal yang sama pada interface yang mengarah ke user. >klik IP >Address >klik + masukan IP Address 192.168.0.1 subnet 192.168.0.0 interface ether 2.

Router 2
1. Setting IP Address >klik IP >Address >klik + masukan IP Address 192.168.10.1 subnet 192.168.10.0 interface ether 1. Sama seperti pada Router 1, ini adalah interface yang mengarah ke main router.
2. Kemudian tambahkan satu interface lagi yang mengarah ke user, >klik IP >Address >klik + masukan IP Address 192.168.1.1 subnet 192.168.1.0 interface ether 2.

Setelah melakukan konfigurasi alamat IP, langkah selanjutnya adalah mengkonfigurasi RIP pada Router 1 dan Router 2

Router 1
1. klik Routing >klik RIP >Klik +  >Interface : ether 1 >Receive : V1 - Send : V1
2. Klik Routing >klik RIP >klik Network >klik + >Address : 192.168.20.0
3. Klik Routing >klik RIP >klik Network >klik + >Address : 192.168.0.0

Router 2
1. klik Routing >klik RIP >Klik +  >Interface : ether 1 >Receive : V1 - Send : V1
2. Klik Routing >klik RIP >klik Network >klik + >Address : 192.168.10.0
3. Klik Routing >klik RIP >klik Network >klik + >Address : 192.168.1.0

Sampai disini kita sudah selesai melakukan konfigurasi RIP, selanjutnya setting IP Address di laptop user.
